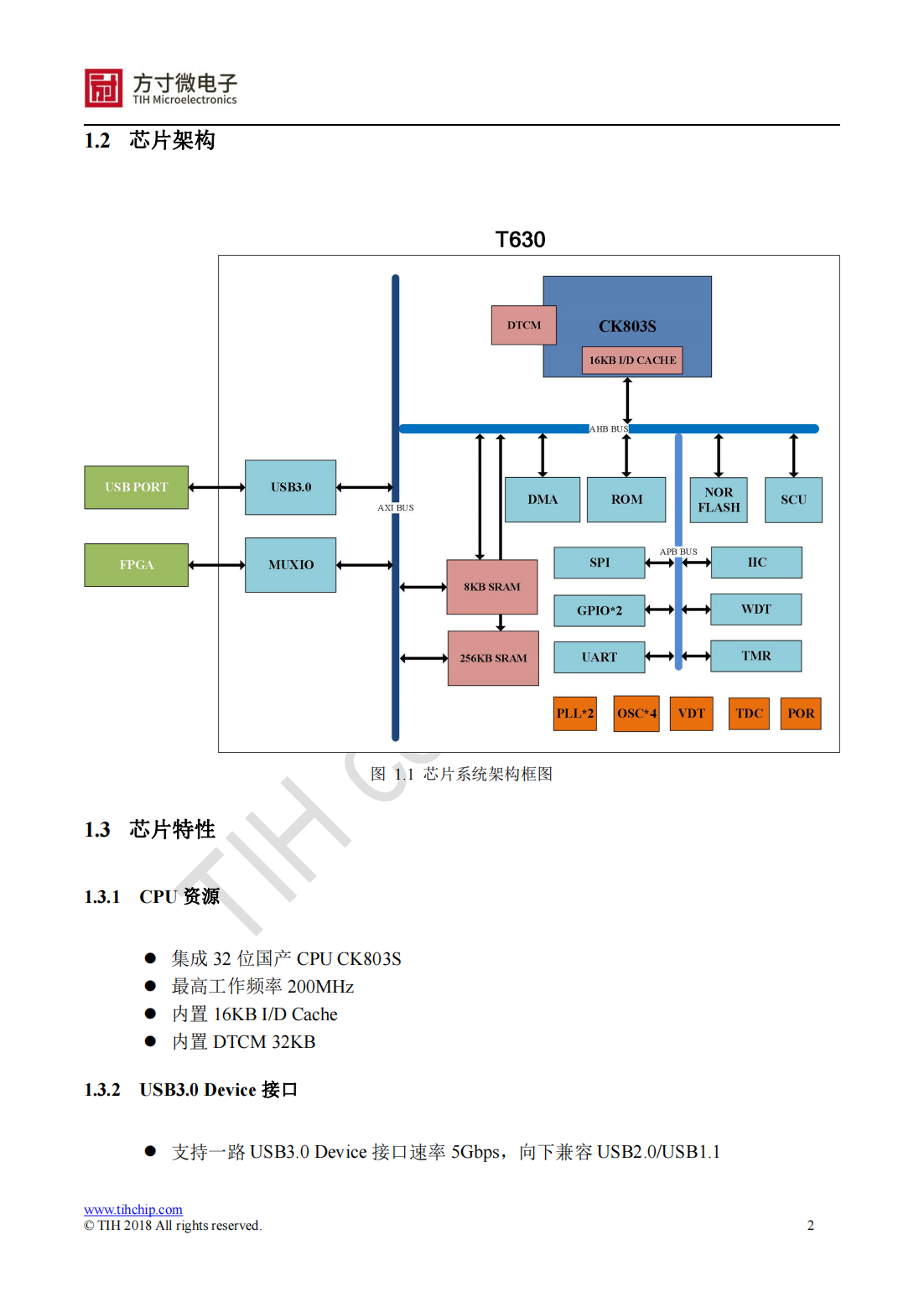

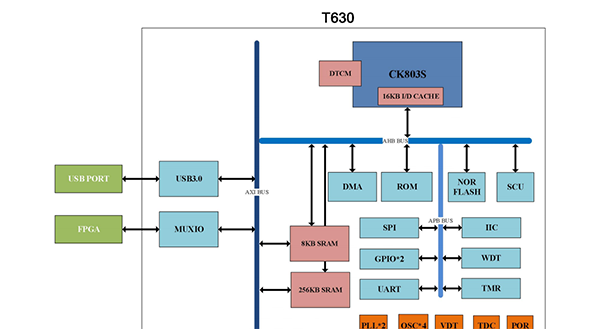

产品简介

T630芯片是方寸微电子自主研发的USB3.0超高速控制器，具有功能丰富、性能强劲、扩展性强等特点，可广泛应用于视频采集卡、视频会议摄像头、监控摄像头、数字摄录机、工业照相机、测量和测试设备、医疗成像设备、打印机、扫描仪、指纹采集终端等众多电子产品。该芯片集成国产32位高性能RISC CPU，支持USB3.0、MUXIO、I2C、SPI、UART等多种接口，可快速在嵌入式主板上与FPGA/CPU进行对接通讯，作为USB3.0外扩芯片与PC或者服务器实现数据传输。同时该芯片提供完整的SDK供客户进行定制化开发，尤其针对典型应用场景提供了源码级方案支撑，可帮助客户缩短产品开发周期、降低整体开发成本，提升产品市场竞争力。

芯片特性

集成32位国产CPU CK803S

最高工作频率200MHz

内置16KB I/D Cache

内置DTCM 32KB

支持一路USB3.0 Device接口速率5Gbps，向下兼容USB2.0/USB1.1

支持控制/批量/中断传输类型

符合Universal Serial Bus（USB）revision 3.0标准协议

最大支持32位数据位宽

支持一路AXI数据通路接口

支持一路AHB数据通路接口

支持FIFO主/FIFO从/SRAM主/ADMUX主四种工作模式

支持Standard，Fast and Fast+modes

支持HS-mode

支持主从模式

完全兼容高速NS 16C550A UART

最高波特率为3Mbit/s

集成32bytes TX/RX FIFO

支持波特率可配置

支持主从模式

支持中断和查询模式

输出时钟的极性、相位、频率可配

独立可配置的中断使能

32KB ROM

256KB SRAM

8KB SRAM（系统专用）

512KB/1MB片内flash
