CV9058_Qi标准,内置功率MOS管双充SOC
CV9058是一颗内置功率MOS管的高 集成无线充电发射SoC芯片,集成度高, 极大减少外围元器件, 降低BOM成本。
  • 符合Qi V1.2&V1.3 标准
  • BPP 5W、苹果7.5W、三 星10W、EPP 10W充电;支持客户私 有协议;
  • 可最多同时支持2个RX设备无线充 电
详细内容

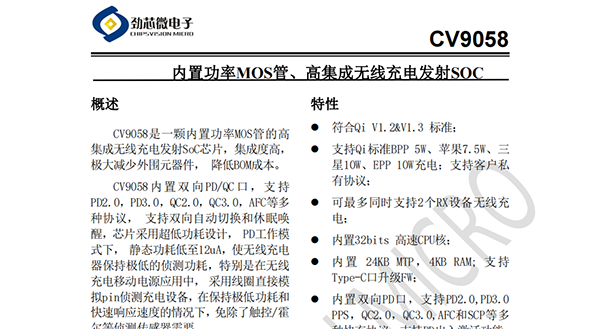

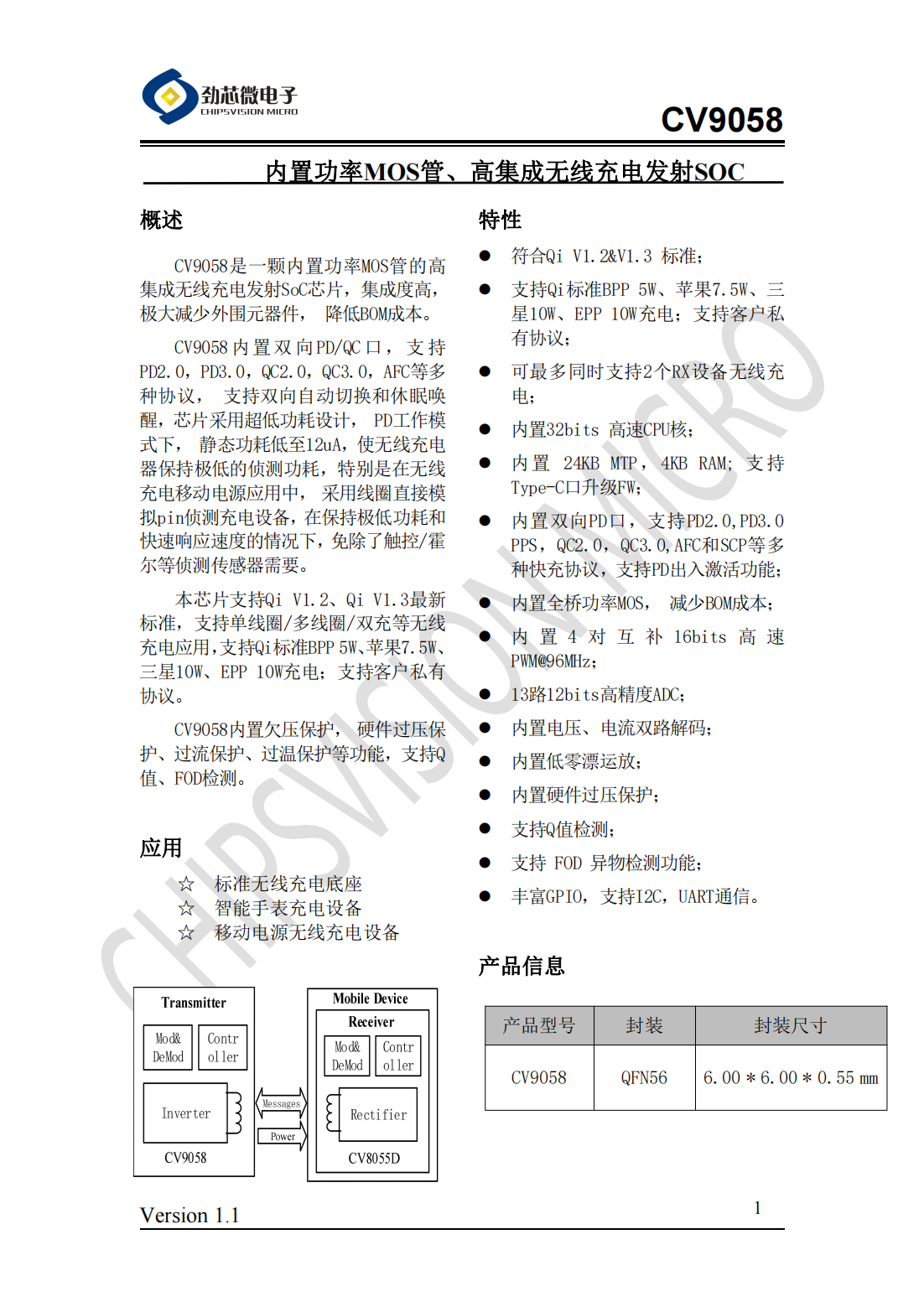

CV9058是一颗内置功率MOS管的高集成无线充电发射SoC芯片,集成度高,极大减少外围元器件,降低BOM成本。CV9058内置双向PD/QC口,支持PD2.0,PD3.0,QC2.0,QC3.0,AFC等多种协议,支持双向自动切换和休眠唤醒,芯片采用超低功耗设计,PD工作模式下,静态功耗低至12uA,使无线充电器保持极低的侦测功耗,特别是在无线充电移动电源应用中,采用线圈直接模拟pin侦测充电设备,在保持极低功耗和快速响应速度的情况下,免除了触控/霍尔等侦测传感器需要。

本芯片支持Qi V1.2、Qi V1.3最新标准,支持单线圈/多线圈/双充等无线充电应用,支持Qi标准BPP 5W、苹果7.5W、三星10W、EPP 10W充电;支持客户私有协议。

CV9058内置欠压保护,硬件过压保护、过流保护、过温保护等功能,支持Q值、FOD检测。


应用


☆标准无线充电底座

☆智能手表充电设备

☆移动电源无线充电设备

符合Qi V1.2&V1.3标准;

支持Qi标准BPP 5W、苹果7.5W、三星10W、EPP 10W充电;支持客户私有协议;

可最多同时支持2个RX设备无线充电;

内置32bits高速CPU核;

内置24KB MTP,4KB RAM;支持Type-C口升级FW;

内置双向PD口,支持PD2.0,PD3.0PPS,QC2.0,QC3.0,AFC和SCP等多种快充协议,支持PD出入激活功能;内置全桥功率MOS,减少BOM成本;

内置4对互补16bits高速PWM 96MHz;

13路12bits高精度ADC;

内置电压、电流双路解码;

内置低零漂运放;

内置硬件过压保护;

支持Q值检测;

支持FOD异物检测功能;

丰富GPIO,支持I2C,UART通信。
