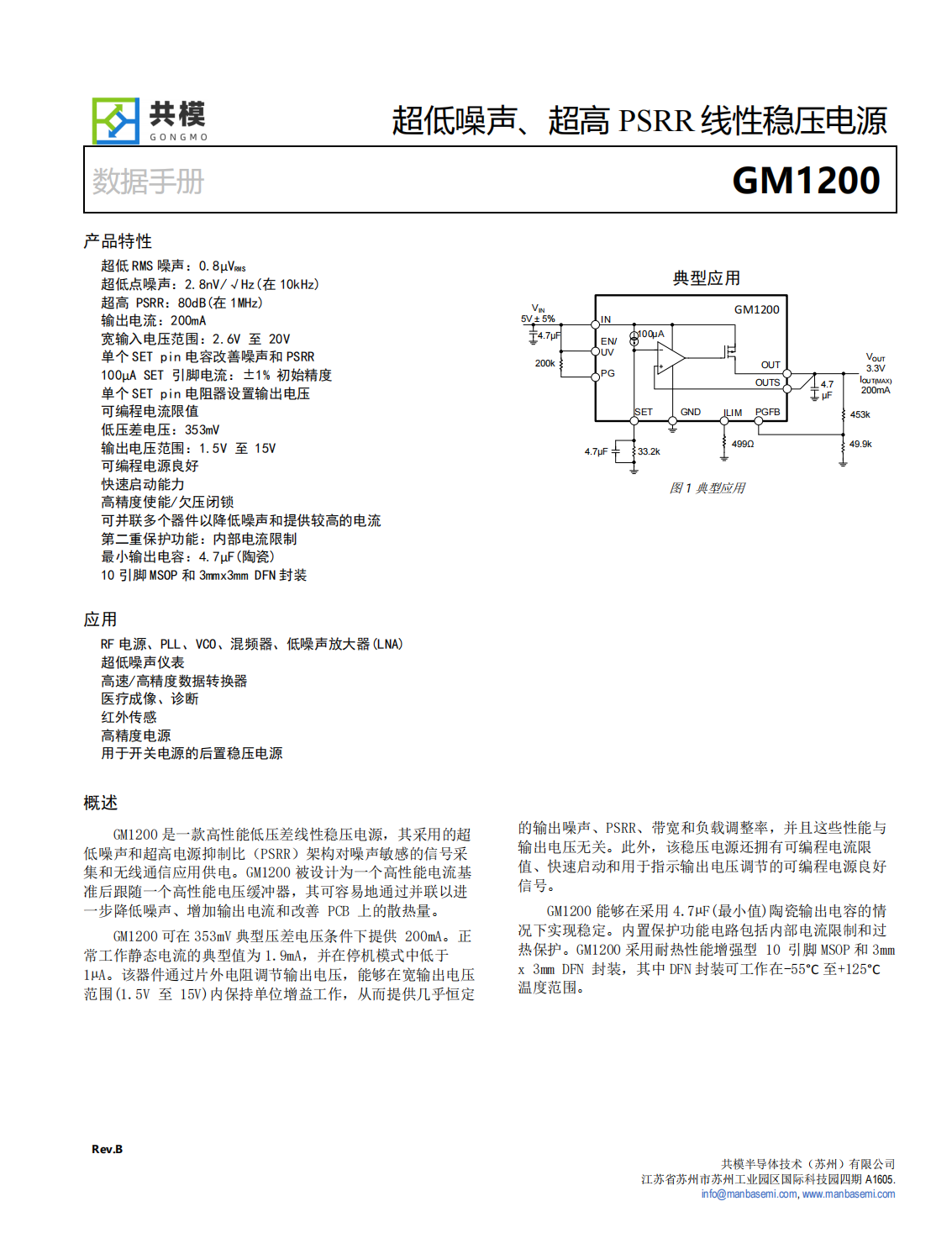

概述

GM1200是一款高性能低压差线性稳压电源，其采用的超低噪声和超高电源抑制比（PSRR）架构对噪声敏感的信号采集和无线通信应用供电。GM1200被设计为一个高性能电流基准后跟随一个高性能电压缓冲器，其可容易地通过并联以进一步降低噪声、增加输出电流和改善PCB上的散热量。

GM1200可在353mV典型压差电压条件下提供200mA。正常工作静态电流的典型值为1.9mA，并在停机模式中低于1µA。该器件通过片外电阻调节输出电压，能够在宽输出电压范围(1.5V至15V)内保持单位增益工作，从而提供几乎恒定的输出噪声、PSRR、带宽和负载调整率，并且这些性能与输出电压无关。此外，该稳压电源还拥有可编程电流限值、快速启动和用于指示输出电压调节的可编程电源良好信号。

GM1200能够在采用4.7µF(最小值)陶瓷输出电容的情况下实现稳定。内置保护功能电路包括内部电流限制和过热保护。GM1200采用耐热性能增强型10引脚MSOP和3mm x 3mm DFN封装，其中DFN封装可工作在-55°C至+125°C温度范围。

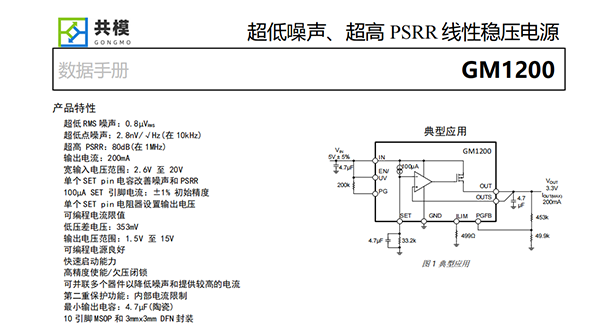

产品特性

超低RMS噪声：0.8µVRMS

超低点噪声：2.8nV/√Hz(在10kHz)

超高PSRR：80dB(在1MHz)

输出电流：200mA

宽输入电压范围：2.6V至20V

单个SET pin电容改善噪声和PSRR

100µA SET引脚电流：±1%初始精度

单个SET pin电阻器设置输出电压

可编程电流限值

低压差电压：353mV

输出电压范围：1.5V至15V

可编程电源良好

快速启动能力

高精度使能/欠压闭锁

可并联多个器件以降低噪声和提供较高的电流

第二重保护功能：内部电流限制

最小输出电容：4.7µF(陶瓷)

10引脚MSOP和3mmx3mm DFN封装

应用

RF电源、PLL、VCO、混频器、低噪声放大器(LNA)

超低噪声仪表

高速/高精度数据转换器

医疗成像、诊断

红外传感

高精度电源

用于开关电源的后置稳压电源
