产品简述

BL0910是一颗内置时钟多路免校准电能计量芯片，最多可以实现10相交/直流电能计量。适用于5G基站直流检测模块、数据中心PDU、5G基站宏单元多回路电表、配电柜、多路故障检测等应用，具有较高的性价比。

BL0910集成了11路高精度Sigma-Delta ADC，可同时测量11路信号（电流或电压）。

BL0910能够测量电流、电压有效值、有功功率、有功电能量等参数，可输出快速电流有效值（用于漏电监控、过流保护等故障检测），以及温度检测，波形输出等功能，通过UART或高速SPI接口输出数据，能够充分满足物联网大数据采集的需要。

BL0910对于输入波形，也可以通过选择不同滤波器，来获得全波、基波或直流有效值及功率。

BL0910出厂通道测量误差校准到<1%。在整机不校准情况下，外部使用高精度采样电阻情况，整机测量误差小于2%。如需要满足高精度测量需求（整机误差<0.3%），则需要整机校准。

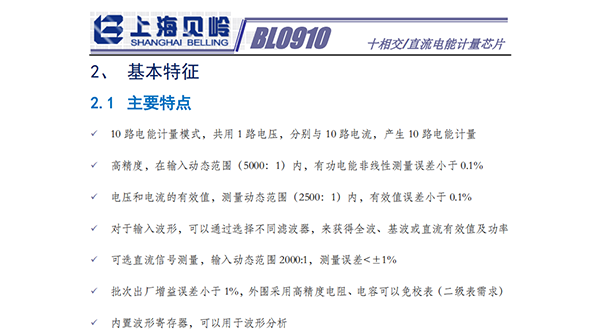

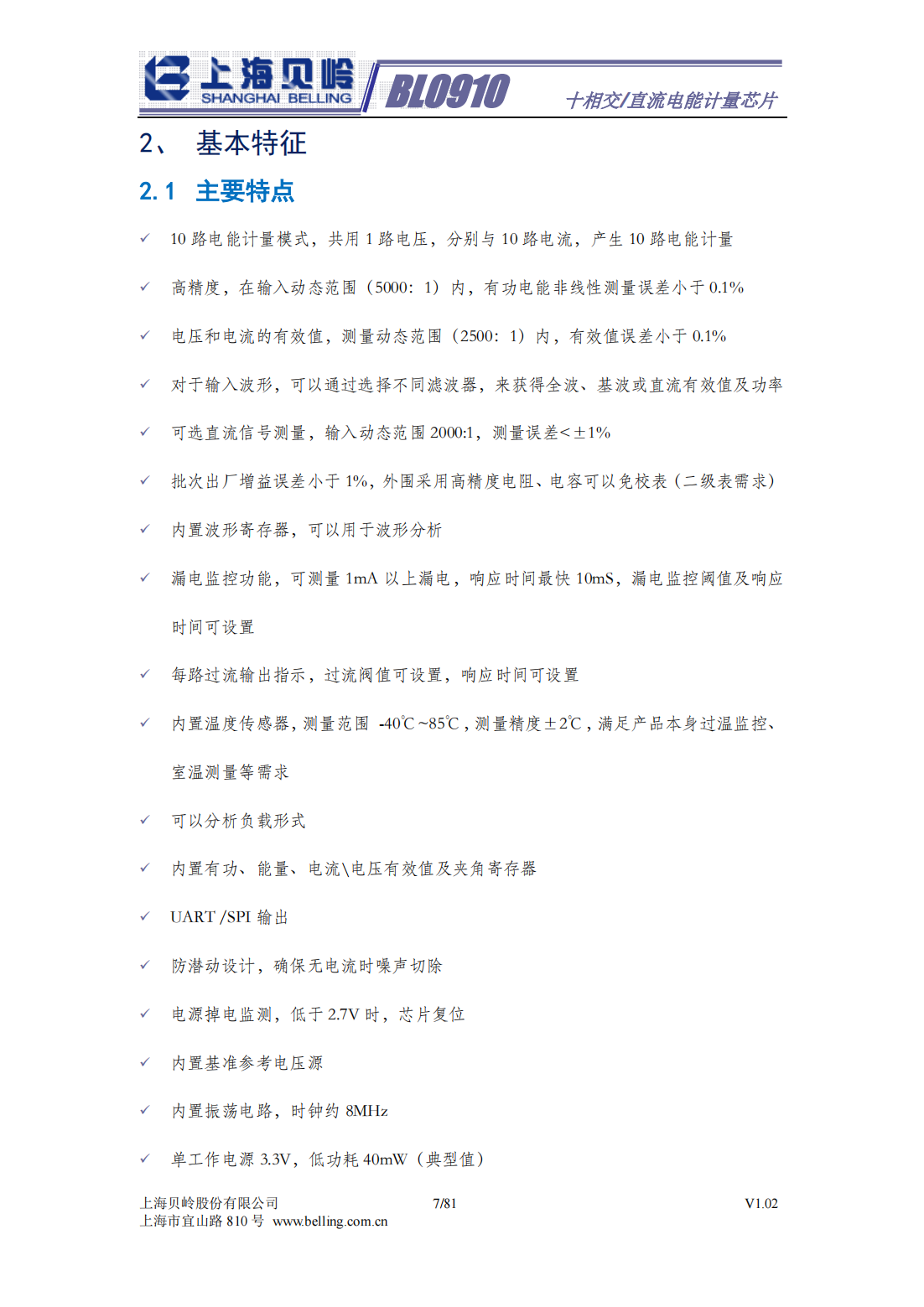

主要特点

✓10路电能计量模式，共用1路电压，分别与10路电流，产生10路电能计量

✓高精度，在输入动态范围（5000：1）内，有功电能非线性测量误差小于0.1%

✓电压和电流的有效值，测量动态范围（2500：1）内，有效值误差小于0.1%

✓对于输入波形，可以通过选择不同滤波器，来获得全波、基波或直流有效值及功率

✓可选直流信号测量，输入动态范围2000:1，测量误差<±1%

✓批次出厂增益误差小于1%，外围采用高精度电阻、电容可以免校表（二级表需求）

✓内置波形寄存器，可以用于波形分析

✓漏电监控功能，可测量1mA以上漏电，响应时间最快10mS，漏电监控阈值及响应时间可设置

✓每路过流输出指示，过流阀值可设置，响应时间可设置

✓内置温度传感器，测量范围-40℃~85℃，测量精度±2℃，满足产品本身过温监控、室温测量等需求

✓可以分析负载形式

✓内置有功、能量、电流电压有效值及夹角寄存器

✓UART/SPI输出

✓防潜动设计，确保无电流时噪声切除

✓电源掉电监测，低于2.7V时，芯片复位

✓内置基准参考电压源

✓内置振荡电路，时钟约8MHz

✓单工作电源3.3V，低功耗40mW（典型值）
