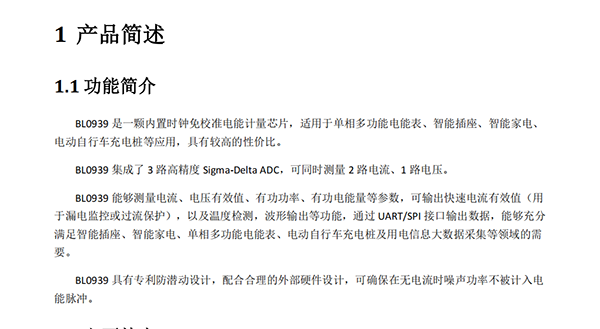

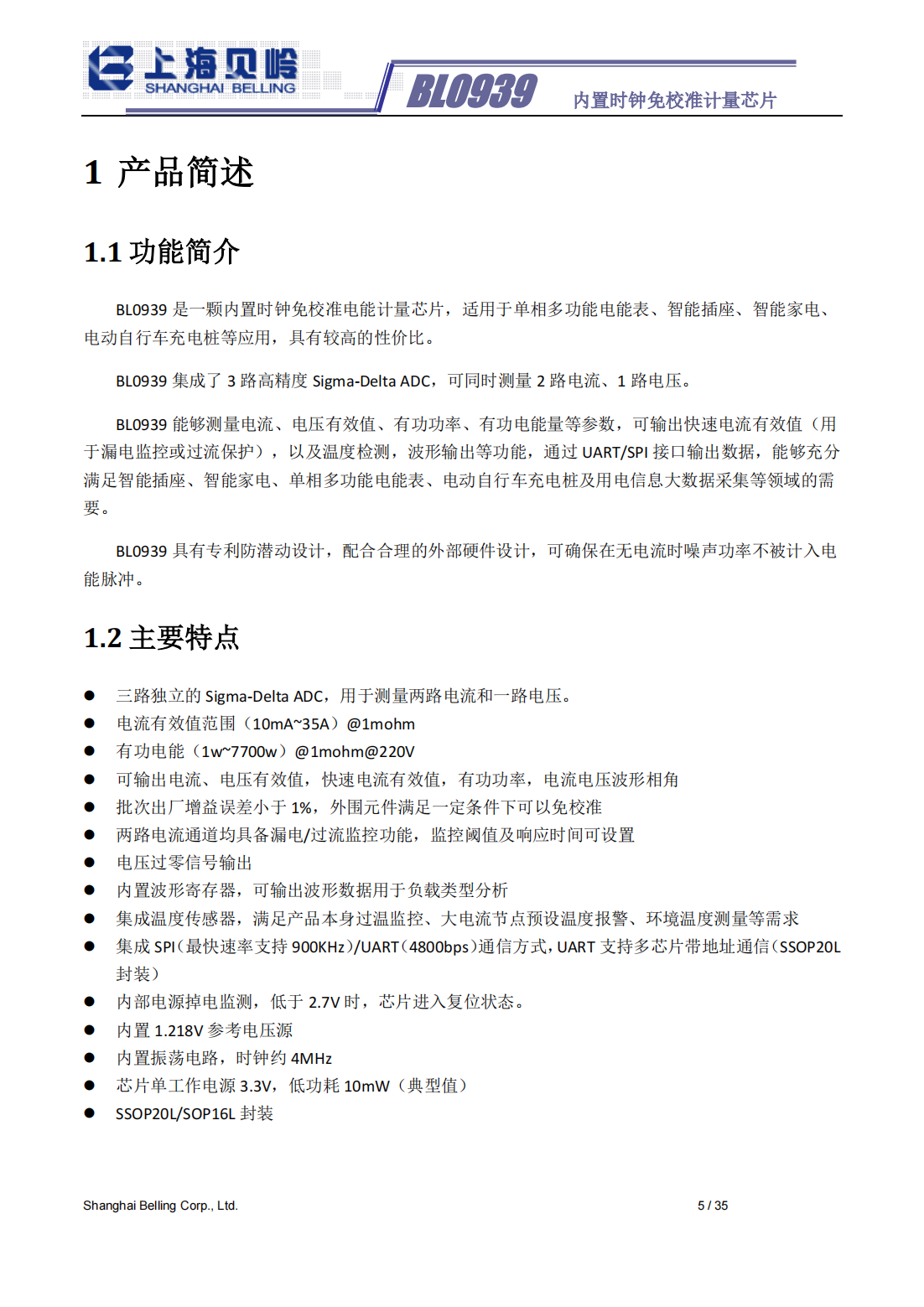

功能简介

BL0939是一颗内置时钟免校准电能计量芯片，适用于单相多功能电能表、智能插座、智能家电、电动自行车充电桩等应用，具有较高的性价比。

BL0939集成了3路高精度Sigma-Delta ADC，可同时测量2路电流、1路电压。

BL0939能够测量电流、电压有效值、有功功率、有功电能量等参数，可输出快速电流有效值（用于漏电监控或过流保护），以及温度检测，波形输出等功能，通过UART/SPI接口输出数据，能够充分满足智能插座、智能家电、单相多功能电能表、电动自行车充电桩及用电信息大数据采集等领域的需要。

BL0939具有专利防潜动设计，配合合理的外部硬件设计，可确保在无电流时噪声功率不被计入电能脉冲。

主要特点

三路独立的Sigma-Delta ADC，用于测量两路电流和一路电压。

电流有效值范围（10mA~35A） 1mohm

有功电能（1w~7700w） 1mohm 220V

可输出电流、电压有效值，快速电流有效值，有功功率，电流电压波形相角

批次出厂增益误差小于1%，外围元件满足一定条件下可以免校准

两路电流通道均具备漏电/过流监控功能，监控阈值及响应时间可设置

电压过零信号输出

内置波形寄存器，可输出波形数据用于负载类型分析

集成温度传感器，满足产品本身过温监控、大电流节点预设温度报警、环境温度测量等需求

集成SPI（最快速率支持900KHz）/UART（4800bps）通信方式，UART支持多芯片带地址通信（SSOP20L封装）

内部电源掉电监测，低于2.7V时，芯片进入复位状态。

内置1.218V参考电压源

内置振荡电路，时钟约4MHz

芯片单工作电源3.3V，低功耗10mW（典型值）

SSOP20L/SOP16L封装
