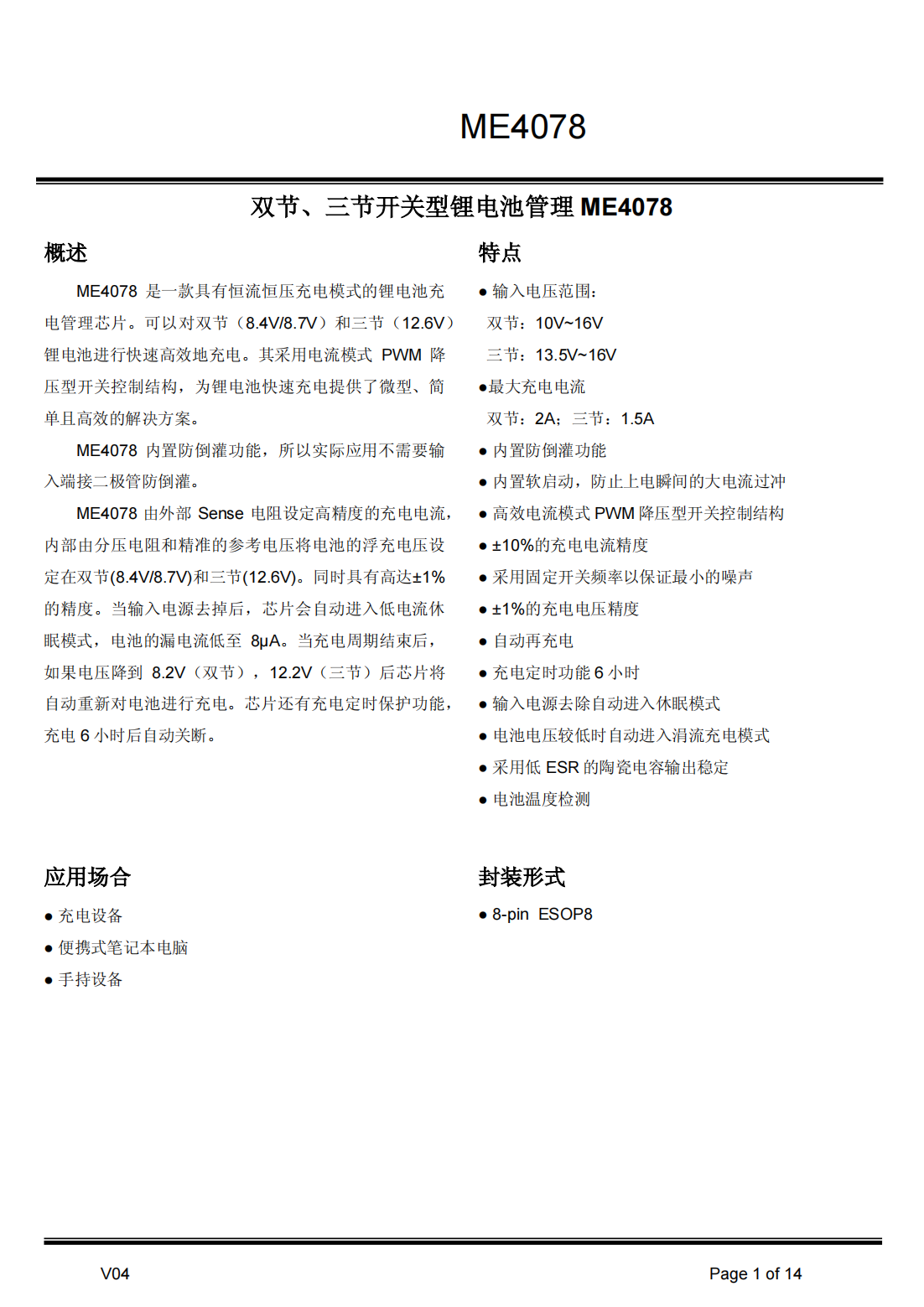

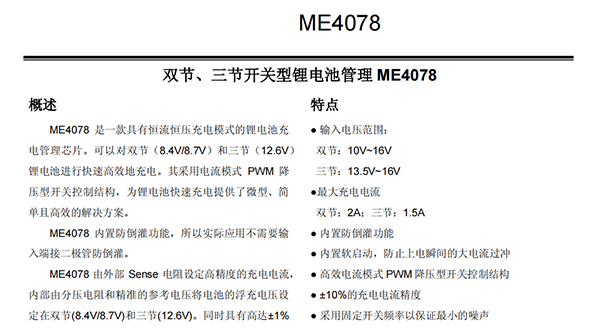

概述

ME4078是一款具有恒流恒压充电模式的锂电池充电管理芯片。可以对双节（8.4V/8.7V）和三节（12.6V）锂电池进行快速高效地充电。其采用电流模式PWM降压型开关控制结构，为锂电池快速充电提供了微型、简单且高效的解决方案。

ME4078内置防倒灌功能，所以实际应用不需要输入端接二极管防倒灌。

ME4078由外部Sense电阻设定高精度的充电电流，内部由分压电阻和精准的参考电压将电池的浮充电压设定在双节(8.4V/8.7V)和三节(12.6V)。同时具有高达±1%的精度。当输入电源去掉后，芯片会自动进入低电流休眠模式，电池的漏电流低至8μA。当充电周期结束后，如果电压降到8.2V（双节），12.2V（三节）后芯片将自动重新对电池进行充电。芯片还有充电定时保护功能，充电6小时后自动关断。

特点

●输入电压范围：

双节：10V~16V

三节：13.5V~16V

●最大充电电流

双节：2A；三节：1.5A

●内置防倒灌功能

●内置软启动，防止上电瞬间的大电流过冲

●高效电流模式PWM降压型开关控制结构

●±10%的充电电流精度

●采用固定开关频率以保证最小的噪声

●±1%的充电电压精度

●自动再充电

●充电定时功能6小时

●输入电源去除自动进入休眠模式

●电池电压较低时自动进入涓流充电模式

●采用低ESR的陶瓷电容输出稳定

●电池温度检测
