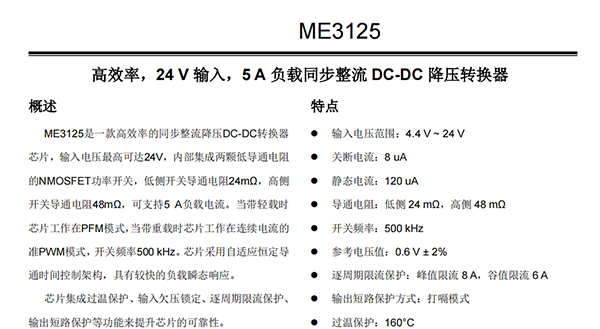

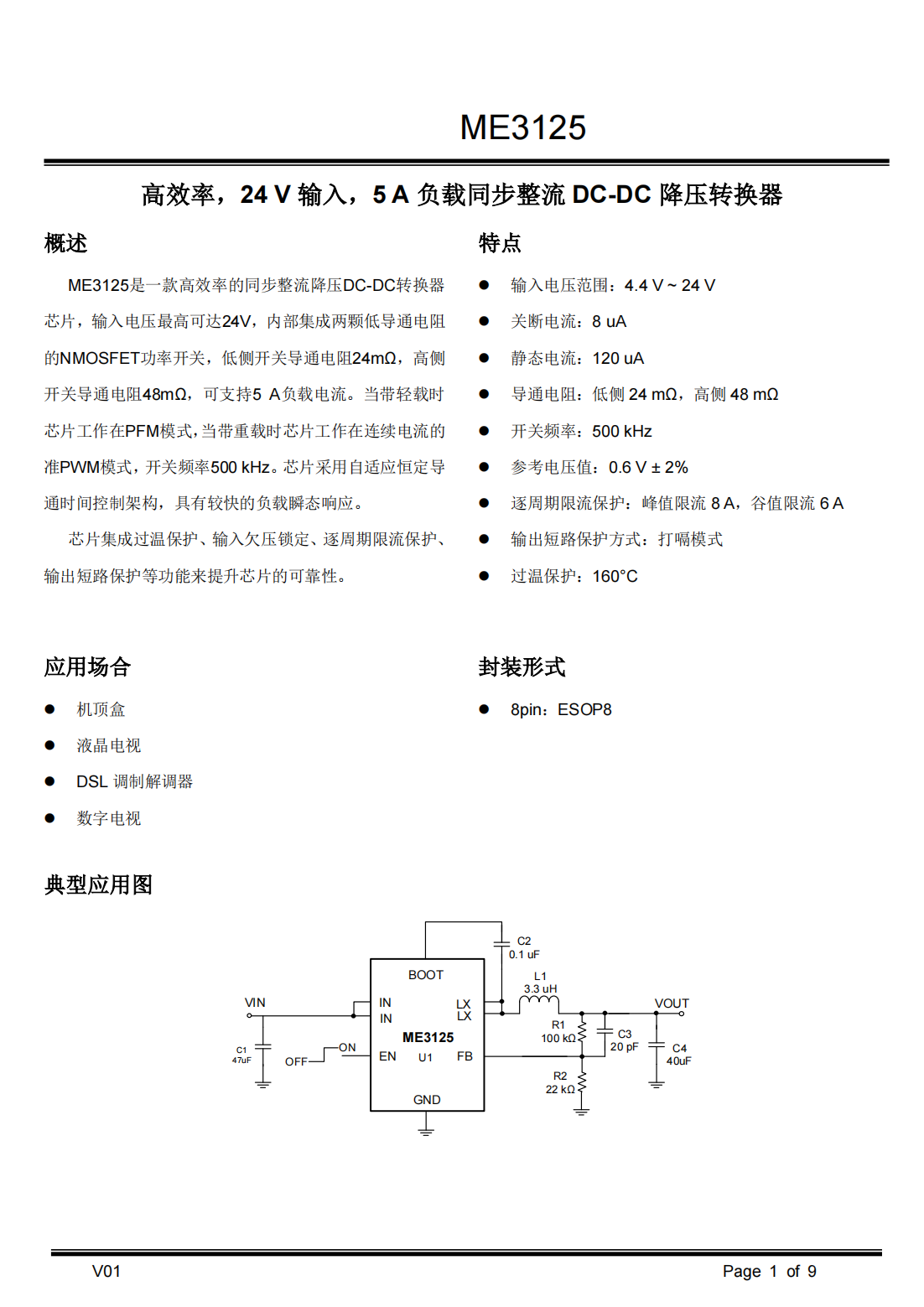

概述

ME3125是一款高效率的同步整流降压DC-DC转换器芯片，输入电压最高可达24V，内部集成两颗低导通电阻的NMOSFET功率开关，低侧开关导通电阻24mΩ，高侧开关导通电阻48mΩ，可支持5 A负载电流。当带轻载时芯片工作在PFM模式，当带重载时芯片工作在连续电流的准PWM模式，开关频率500 kHz。芯片采用自适应恒定导通时间控制架构，具有较快的负载瞬态响应。芯片集成过温保护、输入欠压锁定、逐周期限流保护、输出短路保护等功能来提升芯片的可靠性。

特点

⚫输入电压范围：4.4 V~24 V

⚫关断电流：8 uA

⚫静态电流：120 uA

⚫导通电阻：低侧24 mΩ，高侧48 mΩ

⚫开关频率：500 kHz

⚫参考电压值：0.6 V±2%

⚫逐周期限流保护：峰值限流8 A，谷值限流6 A

⚫输出短路保护方式：打嗝模式

⚫过温保护：160°C
