AM8275规格书/Datasheet

4K UHD MULTIMEDIA SOC，4K超高清多媒体主控芯片

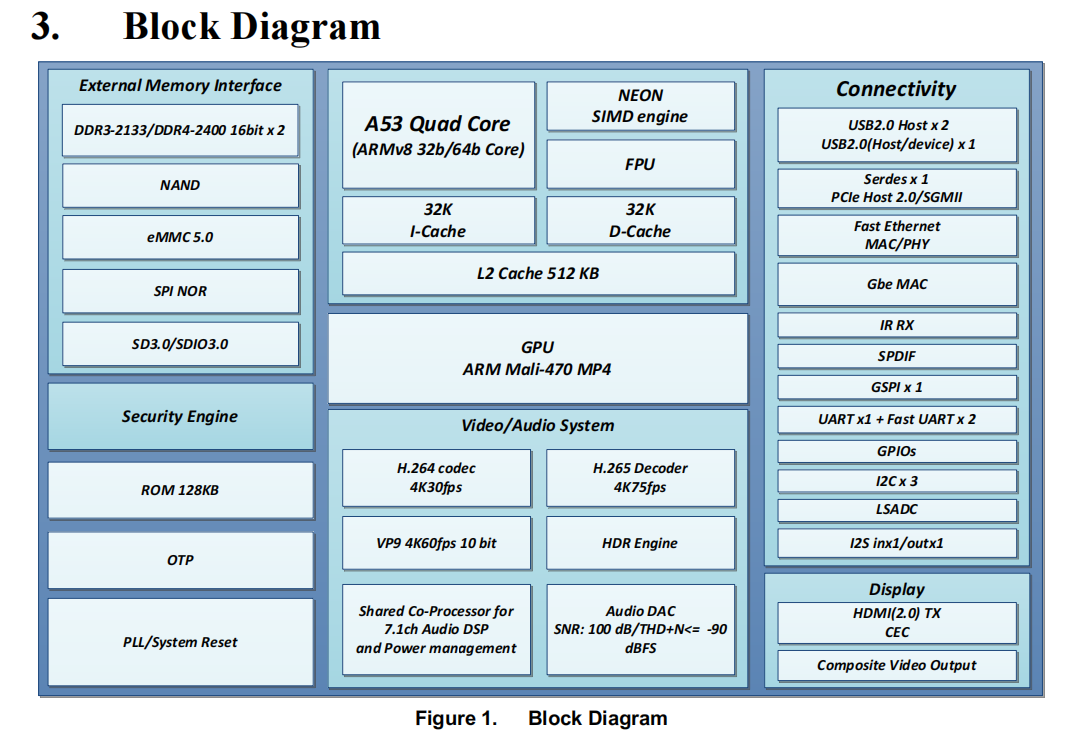

AM8275是面向消费类的尖端高清媒体处理器SoC（片上系统）具有独立安全操作系统的可信执行环境的电子产品，VP9和H.265解码高达Ultra HD，以及H.264 FHD媒体解码和编码，具有多个格式、无线/有线网络、数字电视和一整套高速外设。AM8275配备高性能四核CPU，ARM Cortex-A53，具有512K L2缓存嵌入。AM8275集成了高效的ARM Mali-470图形处理单元（GPU）加速2D和3D图形处理。为了加速OSD和2D用户界面，

AM8275的内置流媒体引擎提供常用的绘图功能。CPU是专用于应用，而AM8275的大多数功能都利用单独的硬件电路来提供高效优化的系统。AM8275的视频DSP专用于操作、解码各种格式的视频流，例如解码4K2K H.265、全高清MPEG1/2/4/H.264/H.264 MVC，AVC/VC-1，VP8，VP9，AVS，AVS Plus，HD JPEG等。视频DSP还可以处理H.264格式的全高清编码。视频解码和编码可以同时运行。此外，AM8275的视频后处理由视频处理子系统处理，该子系统支持3D去隔行扫描，视频缩放至4K2K等。音频解码由能够解码一组音频格式的音频DSP，例如DTS HD、Dolby®Digital Plus、TrueHD和其他流行格式。音频DSP还执行音频后期处理。

AM8275为丰富的操作系统提供安全的环境，带来UHD和HDR内容到大屏幕。安全的视频路径和安全存储对于安全系统至关重要。随着ARM TrustZone的部署和专有安全机制的实现，AM8275可保护视频和高度机密的信息免遭泄露。独立的安全操作系统在AM8275上运行。此外，AM8275硬件还提供加密引擎，真随机数发生器，以及足够的一次性可编程ROM（OTP）空间

AM8275支持一整套外设。带PHY的HDMI发射器是集成在AM8275中。HDMI接口支持HDCP。其他接口包括USB2.0集成PHY的主机/设备、NAND/NOR/eMMC闪存控制器、支持读卡器SD/MMC、用于蓝牙的高速UART、千兆以太网MAC、4位SDIO、IrDA接收器和双通道传输流接口。AM8275是一款经济高效的超高清媒体播放器OTT解决方案流媒体播放器、Android TV、数字电视机顶盒或Miracast无线显示适配器。

特征

ARM Cortex-A53四核处理器，带浮点单元和霓虹灯

嵌入了SIMD引擎，支持64/32位ARMv8架构，512KB二级缓存

用于可信执行的ARM TrustZone具有独立环境（TEE）安全的操作系统和集成安全硬件

支持OpenGL ES1.1/2.0

具有硬件加速的视频DSP

具有硬件加速功能的音频DSP

最高支持4GB DDR4/DDR3

具有16位双通道的SDRAM数据接口

支持串行闪存和双I/O数据接口

支持NAND闪存，最大12位ECC

支持eMMC 5.0

Boot-ROM和OTP（一次性可编程ROM）用于安全启动和密钥存储，集成10/100以太网MAC和PHY和千兆以太网MAC，集成三重USB2.0高速支持OTG控制器和PHY，用于USB Type-C插座支持SDIO 3.0接口

支持SD3.0接口

支持SGMII

支持PCI Express 2.0

支持UART/I2C/GPIO/Ir

一个用于音频的I2S接口（2通道）输入

IEC 60958（SPDIF）数字音频输出

7.1声道下混

MPEG I第1、2、3层（2通道）和MPEGII第1、2层（多通道）

LPCM、ADPCM、ALAC、FLAC、AAC、WAV、AIFF、VSELP和OGG Vorbis

DTS HD、杜比数字Plus、TrueHD（仅限持牌人）

WMA/WMA Pro、杜比数字AC3、和DTS（仅限被许可人）

LPCM/ADPCM/MP3/AAC音频录音

支持DTS广播（仅限被许可人）

杜比数字消费编码器有能力（仅限被许可人）

视频接口和功能

带12位视频D/A的电视编码器变换器

NTSC和PAL电视系统

复合模拟视频输出

同步标清和高清输出

带CEC的HDMI v2.0b发射器，支持3D over HDMI

3D去隔行扫描

位图OSD

支持CGMS-A、WSS

电源设计

支持动态电压频率缩放

其他

热传感器

电压传感器

封装：15mm x 15mm，TFBGA 406，带0.65mm球距
