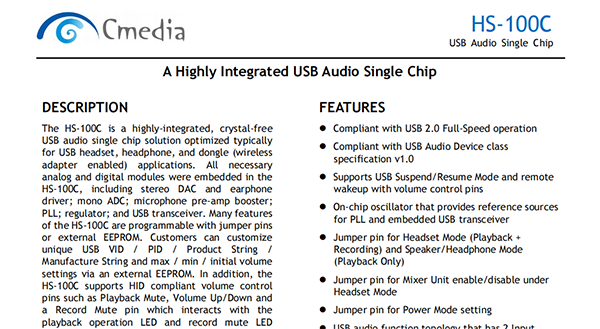

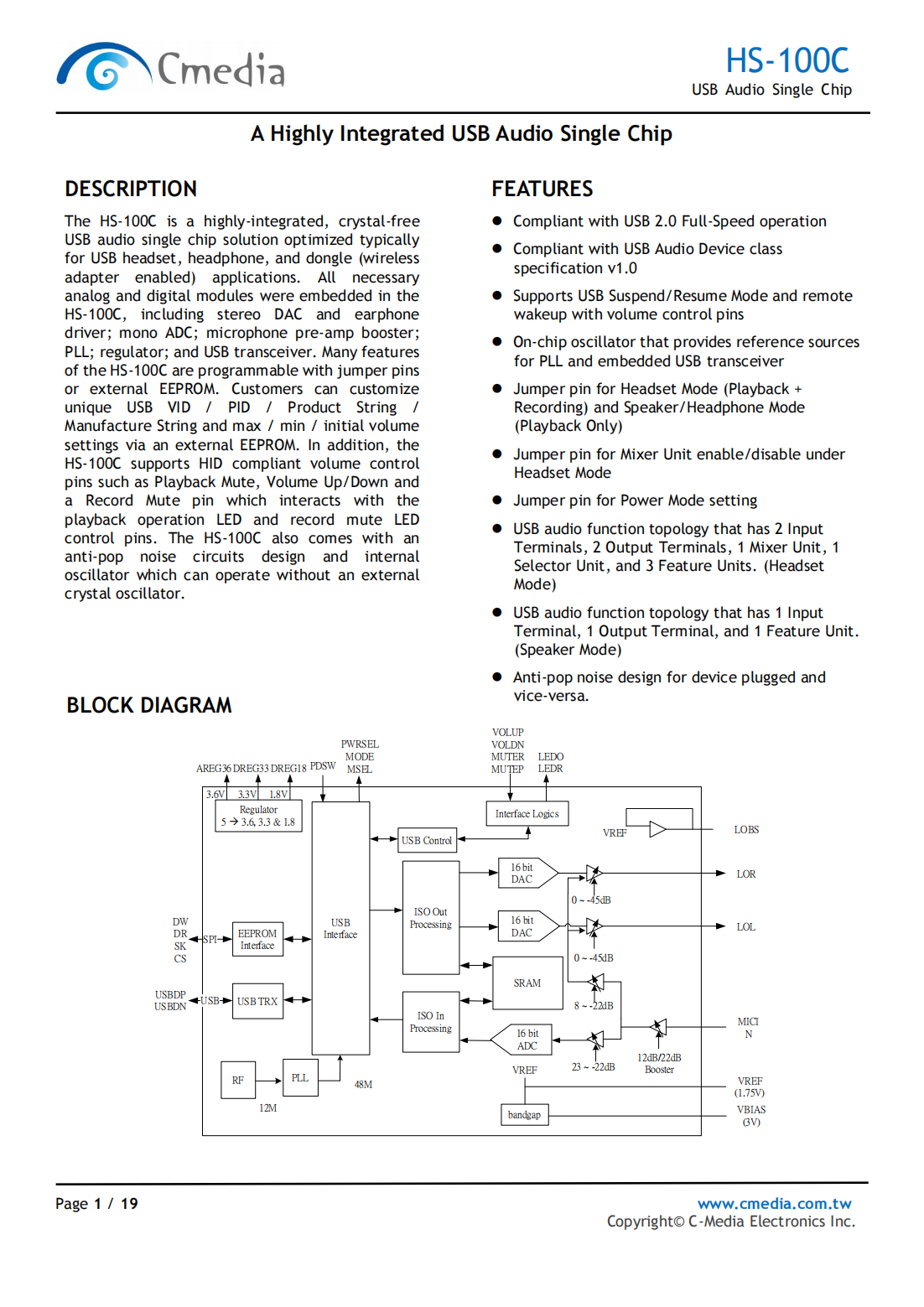

说明

HS-100C是一款高度集成、无晶振的USB音频单芯片解决方案，通常针对USB耳机、耳机和加密狗（支持无线适配器）应用进行优化。HS-100C中嵌入了所有必要的模拟和数字模块，包括立体声DAC和耳机驱动器；单声道ADC；麦克风前置放大器；PLL；监管者和USB收发器。HS-100C的许多功能可通过跳线引脚或外部EEPROM进行编程。

客户可以通过外部EEPROM自定义独特的USB VID/PID/产品串/制造串和最大/最小/初始音量设置。此外，HS-100C支持符合HID标准的音量控制引脚，如播放静音、音量增大/减小和录制静音引脚，该引脚与播放操作LED和录制静音LED控制引脚交互。HS-100C还配备了抗爆裂噪声电路设计和内部振荡器，无需外部晶体振荡器即可工作。

特征

符合USB 2.0全速操作

符合USB音频设备类规范v1.0

支持USB挂起/恢复模式和带音量控制引脚的远程唤醒

为PLL和嵌入式USB收发器提供参考源的片上振荡器

耳机模式（播放+录音）和扬声器/耳机模式（仅播放）的跳线

耳机模式下混音器单元启用/禁用的跳线

电源模式设置的跳线引脚

USB音频功能拓扑，具有2个输入端子、2个输出端子、1个混音器单元、1个选择器单元和3个功能单元。（耳机模式）

USB音频功能拓扑结构，具有1个输入端子、1个输出端子和1个功能单元。（扬声器模式）

防爆裂噪音设计适用于插入的设备，反之亦然。
