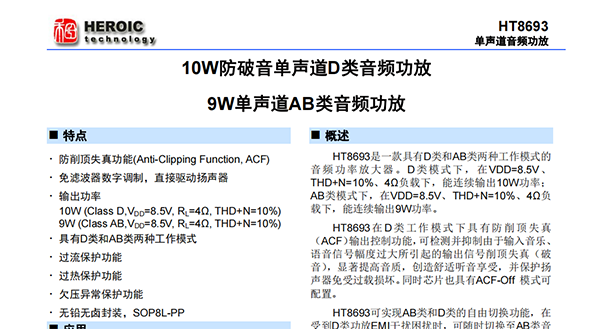

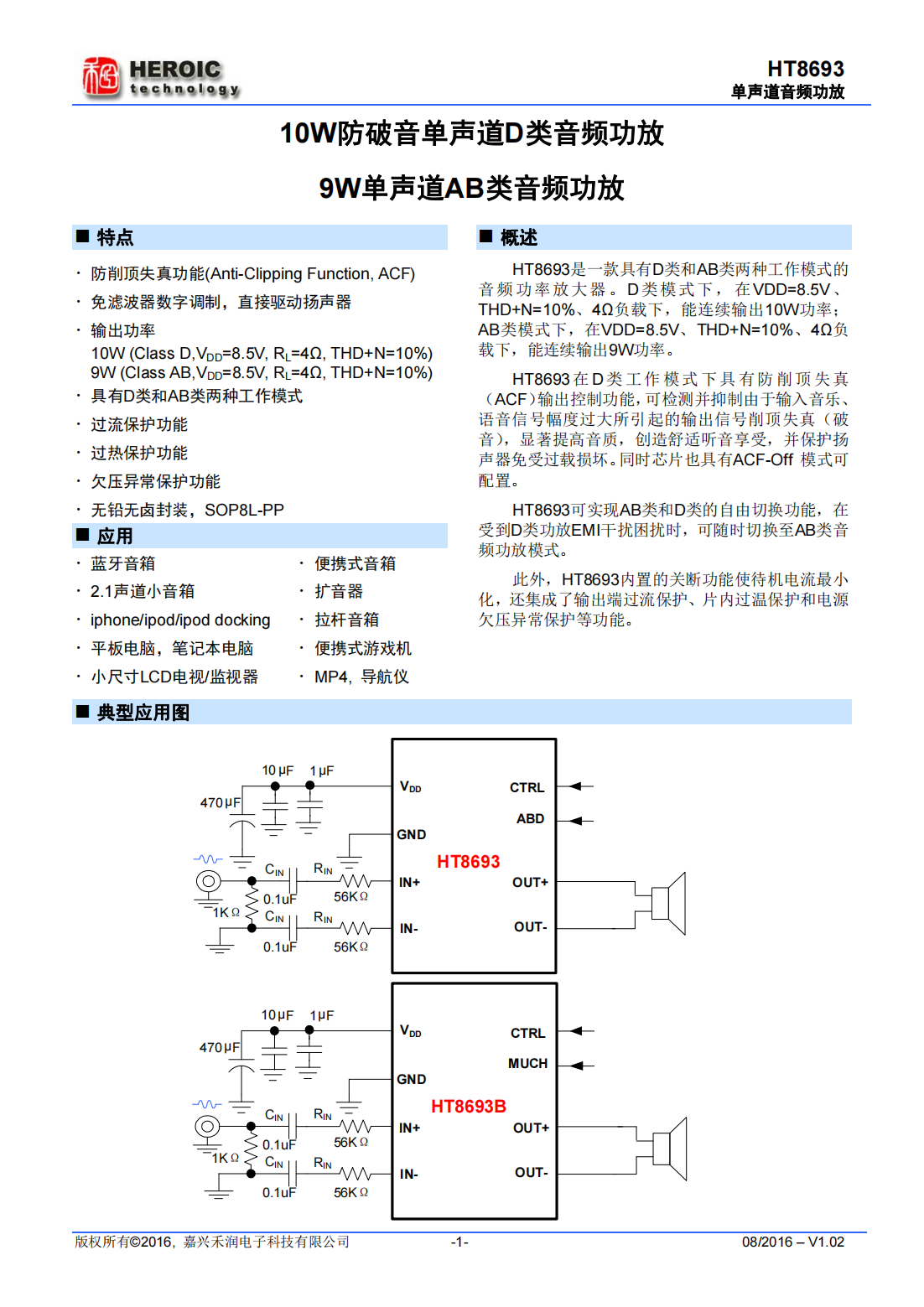

概述

HT8693是一款具有D类和AB类两种工作模式的音频功率放大器。D类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能连续输出10W功率；AB类模式下，在VDD=8.5V、THD+N=10%、4Ω负载下，能连续输出9W功率。

HT8693在D类工作模式下具有防削顶失真（ACF）输出控制功能，可检测并抑制由于输入音乐、语音信号幅度过大所引起的输出信号削顶失真（破音），显著提高音质，创造舒适听音享受，并保护扬声器免受过载损坏。同时芯片也具有ACF-Off模式可配置。

HT8693可实现AB类和D类的自由切换功能，在受到D类功放EMI干扰困扰时，可随时切换至AB类音频功放模式。

此外，HT8693内置的关断功能使待机电流最小化，还集成了输出端过流保护、片内过温保护和电源欠压异常保护等功能。
