GSV6127_HDMI/TypeC/DP to MIPI CSI D-PHY
Gscoolink GSV6127是一款高性能、低功耗的HDMI 2.0/DisplayPort 1.4到MIPI CSI-2混合转换器。通过集成基于RISC-V的增强型微控制器,GSV6127创造了一种具有成本效益的解决方案
  • 兼容DisplayPort和USB Type-C替代模式
  • 支持MIPI CSI-2 v3.0版本,支持2.5G bps 1/2/4通道MIPI输出
  • 可选外部MCU(通过I2C)/内部MCU模式
详细内容

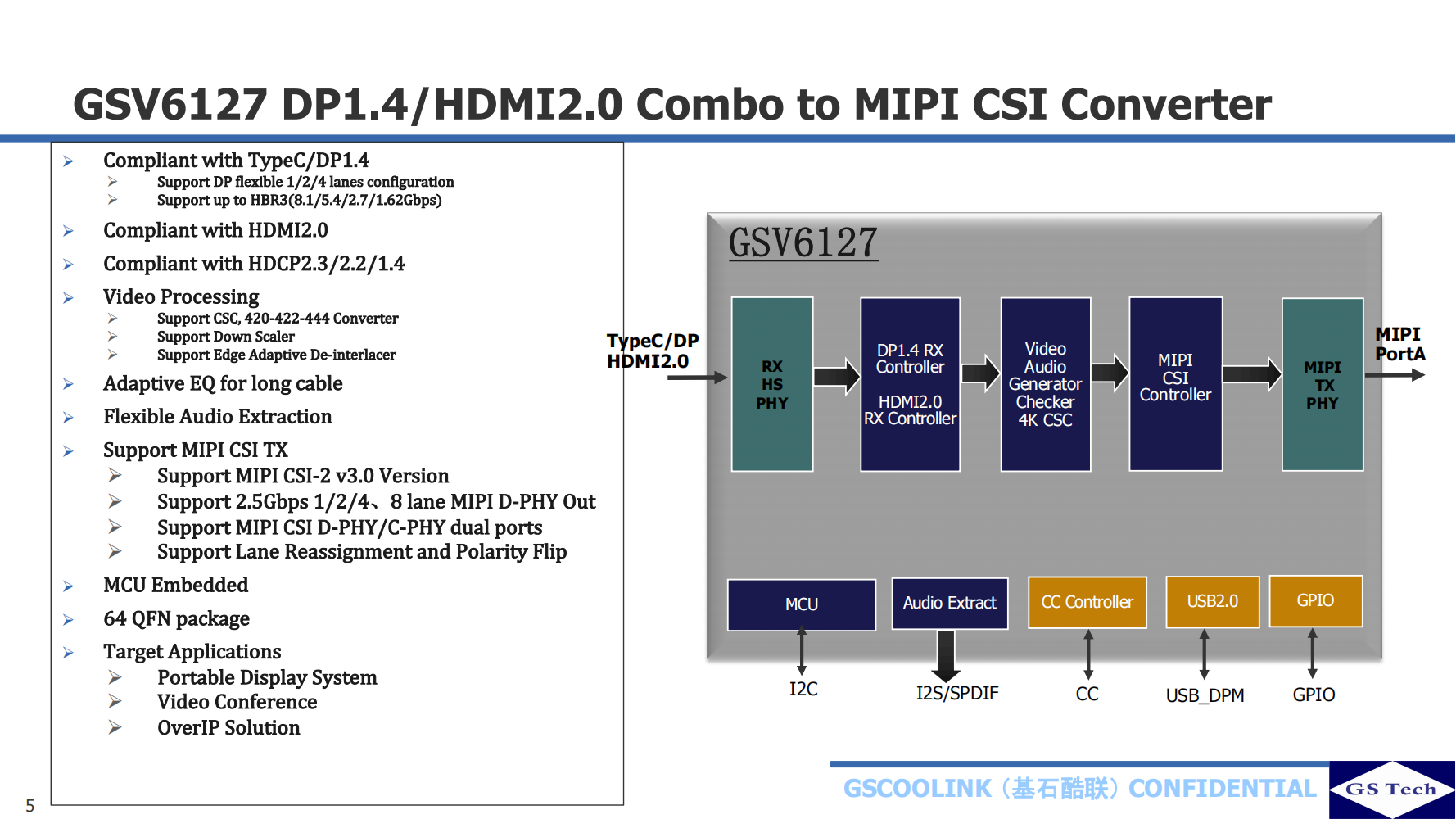

Gscoolink GSV6127是一款高性能、低功耗HDMI 2.0/DisplayPort 1.4到MIPI CSI-2混合转换器。通过集成基于RISC-V的增强型微控制器,GSV6127创造了一种具有成本效益的解决方案。DisplayPort接收支持高达32.4Gbps(HBR3,4通道),HDMI接收和HDMI发送支持高达18Gbps(TMDS,6G/3Lane)。通过嵌入式信道配置(CC)、电源传输(PD)控制器和USB 2.0控制器,GSV6127可以支持Type-C到MIPI应用程序的Type-C备用显示端口。

HDCP 1.4和HDCP 2.2/2.3在GSV6127中实现,用于显示端口和HDMI端口。支持色彩空间转换、420-444转换、去交错器,用于丰富的视频处理。GSV6127支持HDMI Rx和DisplayPort Rx的音频提取,用于音频处理。

内部视频生成器可用于生成HDMI 2.0中定义的任何未压缩视频时序,例如4K@60Hz,4K@30Hz,480i@60Hz。

DisplayPort接收

1、符合VESA DisplayPort 1.4a

2、符合HDCP 2.2/2.3和HDCP 1.4

3、兼容DisplayPort和USB Type-C替代模式

4、支持HBR3、HBR2、HBR和RBR(8.1/5.4/2.7/1.62 Gbps)

5、灵活的1/2/4车道主链路配置

6、可编程自适应均衡

7、支持全链路训练和无链路训练

8、支持高动态范围(HDR)和动态/静态元数据

9、支持音频提取

10、支持水平下料扩展

11、嵌入式任意EDID和MCCS

12、支持扩频时钟(SSC)

HDMI 接收

1、兼容HDMI 2.0b、HDMI 1.4b

2、在中继器/接收器模式下兼容HDCP 2.2/2.3和HDCP 1.4

3、数据速率高达18Gbps(6Gps/3通道)

4、可编程自适应均衡

5、支持高动态范围(HDR)和动态/静态元数据

6、嵌入式任意EDID(最多512字节)

7、DDC/HPD引脚上的5V容差

MIPI CSI-2发送

1、支持MIPI CSI-2 v3.0版本

2、支持2.5G bps 1/2/4通道MIPI输出

3、可编程输出摆幅、转换速率和预加重

4、CSI-2车道重新分配和极性翻转

5、支持RGB888、RGB666、RGB565、RGB555、RGB444

6、支持YUV 4:2:2 8位、10位、12位

7、支持YUV 4:2:0传统8位

8、支持突发和非突发模式

USB Type-C显示端口替代模式接收

1、符合USB Type-C 1.1/1.0规范

2、符合USB Power Delivery 3.0规范

3、可编程USB Type-C通道配置功能

4、支持USB 2.0中的公告牌

音频输出

1、从DisplayPort Rx/HDMI Rx/Type-C Rx提取I2S和SPDIF音频

2、音频提取支持的SPDIF/I2S/HBR/DDS/TDM格式

系统功能

1、可选外部MCU(通过I2C)/内部MCU模式

2、嵌入式MCU和Flash

3、需要外部25MHz晶体

4、嵌入式MCU的UART/Timer/GPIO控制可用引脚

5、用于外部MCU访问芯片功能状态的邮箱功能

6、温度传感器监控电路
