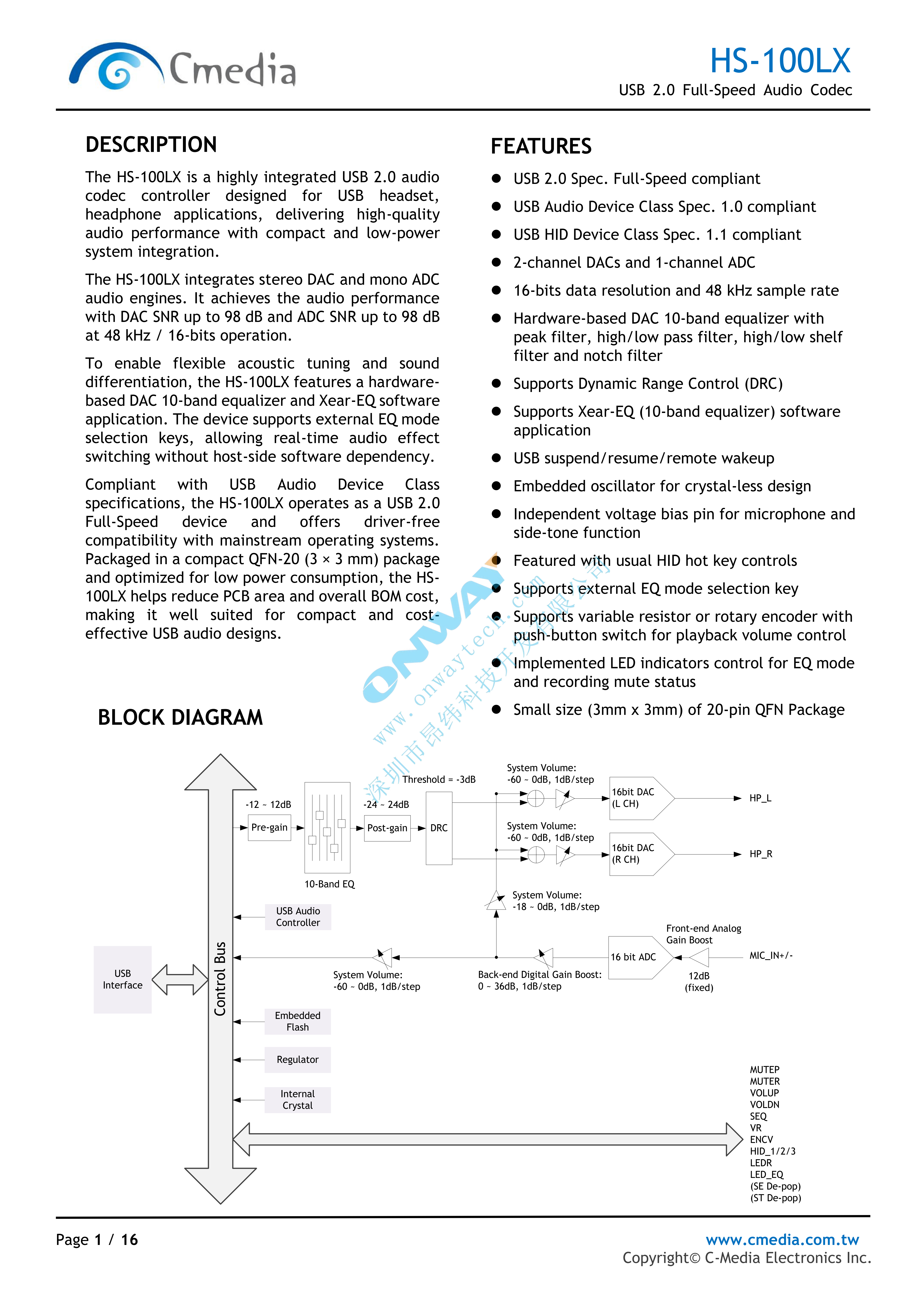

HS-100LX是骅讯电子（C-Media）推出的一款高集成度USB 2.0全速音频编解码控制器，主要面向USB耳机、头戴式耳机、音频Dongle等紧凑型、低成本消费音频产品。

一、芯片定位

•单芯片解决「USB接口+音频DAC/ADC+硬件EQ+HID按键控制」

•免驱：符合USB Audio Class 1.0/HID Class 1.1，Win/macOS/Linux/Chrome OS即插即用

-封装：QFN-20（3×3 mm），带底部散热焊盘，适合小体积耳机线控或Dongle

•供电：单5 V输入，片内集成5 V→3.3 V/1.8 V LDO，无外接晶振（crystal-less）

二、音频引擎性能

项目播放（DAC）录音（ADC）

通道立体声（HP_L/HP_R）单声道（MIC_IN±）

采样率/位深48 kHz/16 bit 48 kHz/16 bit

SNR 98 dB（VC共模偏置模式）98~99 dB（差分输入）

THD+N–85 dB–75 dB

系统音量–60~0 dB，1 dB/步–60~0 dB，1 dB/步

麦克风增益—前端模拟+12 dB（固定）+后端数字0~36 dB（可调）

侧音（Side-tone）内部混音，数字增益–30~–12 dB—

DAC支持单端输出或共模电压偏置（VC模式，VC_HP输出1.28 V参考）；ADC支持单端或差分咪头输入，BIAS_MIC独立提供咪头偏压。

三、最有特色的硬件EQ

-DAC端10段硬件EQ，不占主机CPU，断连主机也能用

•每段可配：中心频率、增益、Q值、滤波器类型（峰值/搁架/高低通/陷波）

•支持Pre-gain（±12 dB）和Post-gain（±24 dB）

-内置Flash存3组预设，按SEQ键或接Xear-EQ PC软件实时切换

•配套Xear-EQ图形化调参工具，可画频响曲线、导参数进芯片

•LED_EQ引脚驱动RGB LED做EQ模式指示（单线时序，24 bit色彩）

这意味着耳机上可以做一个"音效切换键"，在游戏/音乐/人声之间跳，完全不依赖电脑端软件。

四、USB与外设控制

•USB 2.0 FS（12 Mbps），D+/D-内部已处理，无外挂上拉电阻

-支持suspend/resume/remote wakeup

•HID热键（FN_BTM复用）：音量±、播放静音、录音静音、EQ切换、3.5 mm拔插检测（JACK_DET防啸叫）

-FN_HVO三选一复用：

•接3个HID快捷键

•接旋转编码器（带按切）调音量

•接电位器（VR）做本地模拟音量（独立数字增益–60~0 dB，不与系统同步）

-2个LED输出：LED_EQ（RGB单线）、LEDR（录音静音亮灯）

五、引脚与电源要点

•5 V从D5V（Pin 11）进，D3V3（Pin 10）是片内LDO输出，可对外给小电流逻辑供电但不建议大载

-AGND（Pin 9）模拟地，与数字地内部已处理，PCB上建议单点汇接

•MIC_IN-（Pin 1）在单端ADC模式可改作DE-POP控制输出，用来关外部耳放抑制插拔啪声

•TEST_EN/TEST_INT/TEST_D/RSV×2出厂测试/保留，板级直接NC或按参考图拉低

六、典型应用场景

•USB有线耳机/电竞耳麦（带线控盒）

•Type-C转3.5 mm音频Dongle（配转接头）

•桌面麦克风、会议耳麦

•带"音效键+RGB"的差异化消费耳机
