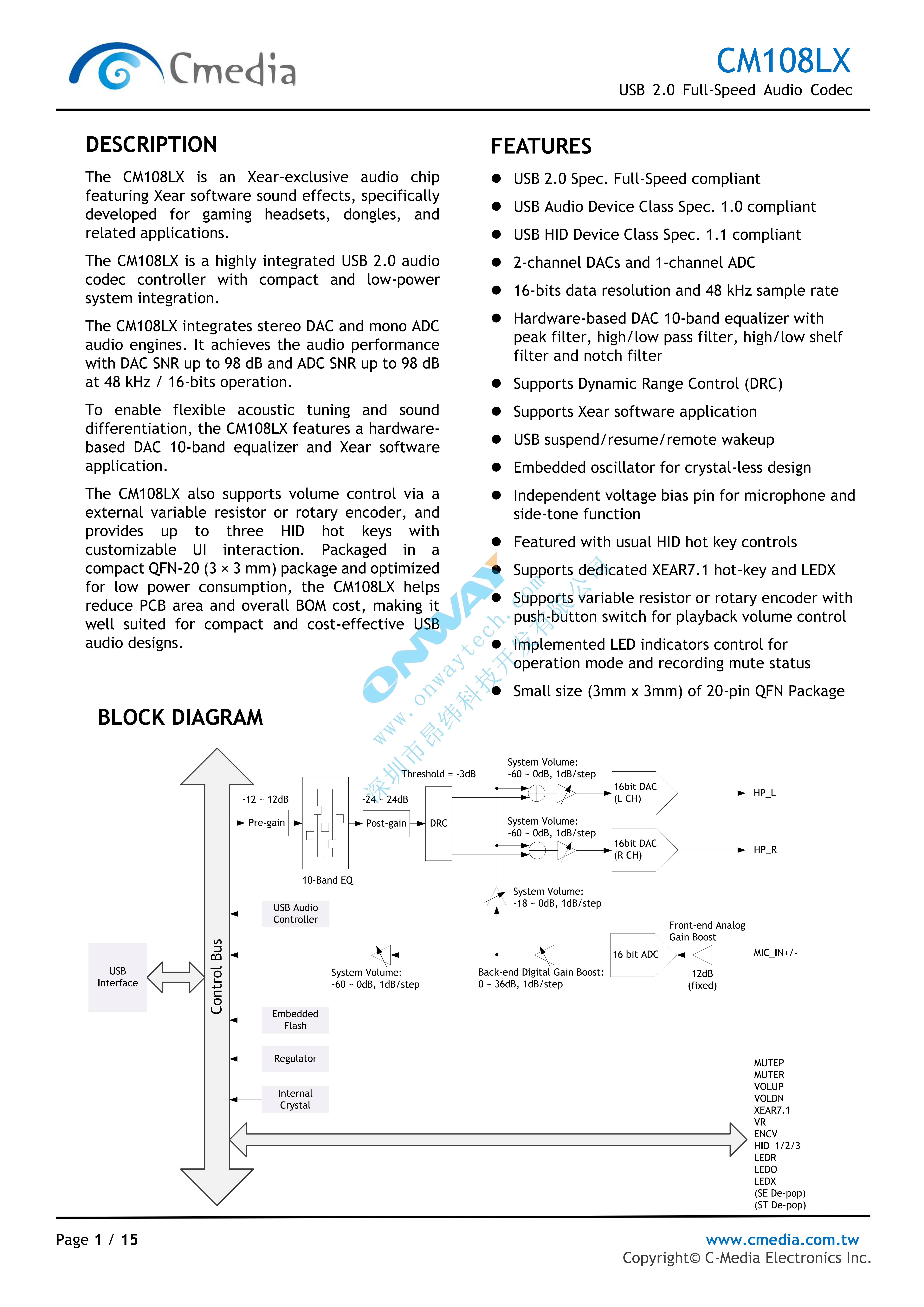

CM108LX是什么

身份：USB 2.0全速（12 Mbps）音频编解码控制器，单芯片把"USB收发+立体声DAC+单声道ADC+硬件10段EQ+HID按键+麦克风偏置+侧音"全包了

卖点：Xear软件音效（含专属Xear 7.1热键+LEDX指示灯）+硬件10段EQ+无晶振（crystal-less）+QFN-20 3×3 mm

供电：单5 V（D5V Pin11）进，片内LDO出3.3 V（D3V3 Pin10）和1.8 V，无需外挂晶振

DAC输出：HP_L(4)/HP_R(3)单端，配VC_HP(6)出1.28 V虚地参考

ADC输入：MIC_IN+(2)必接，MIC_IN–复用FN_MHVO(1)（差分模式作负端，单端模式可改作De-pop控制）

侧音：内部混音，物理数字增益–30~–12 dB（随系统音量联动）

最关键的差异化功能

硬件10段EQ（不占CPU，断连可用）

每段可设中心频、增益、Q值、滤波器类型（peak/LPF/HPF/low-shelf/high-shelf/notch）

Pre-gain±12 dB，Post-gain±24 dB

参数存片内Flash，USB在线改参实时生效

XearONE软件套件

专属XEAR7.1热键（走FN_BTM引脚）+LEDX(Pin15)指示7.1开关状态

放音音量：外接电位器(VR)/旋转编码器(ENCV)→走FN_MHVO(1)，独立数字增益不与系统同步

HID热键（最多3个）：VOL±、播静音、录静音、XEAR7.1→走FN_BTM(12)

3.5 mm拔插检测JACK_DET（防啸叫）也复用FN_BTM

LED：LEDO(13)运行/传输指示，LEDR(14)录音静音，LEDX(15)Xear7.1状态

引脚与封装要点

封装QFN-20 3×3 mm，底部带裸露焊盘（EP 1.8~2.0 mm），必须焊到板级GND散热

USB_D+/D–(17/16)内部已处理，无外置上下拉

AGND(9)模拟地、D3V3(10)片内LDO输出（可小电流外供逻辑，别大载）

FN_MHVO(1)是"5合1"复用脚：MIC_IN–/HID×3/ENCV/VR/SE-De-pop，靠固件配置切模式

TEST_EN(7)/TEST_INT(8)/TEST_D(18)/RSV(19,20)出厂测试与保留，板级按参考图处理即可

典型应用

USB电竞耳麦、USB耳机/小音箱、Type-C转3.5 Dongle、带Xear 7.1键的消费音频配件。
