CM3109 的独特定位是——专为 Microsoft Teams 认证通信耳机打造的"Teams 快捷键 + LED 状态机"turn-key 方案。

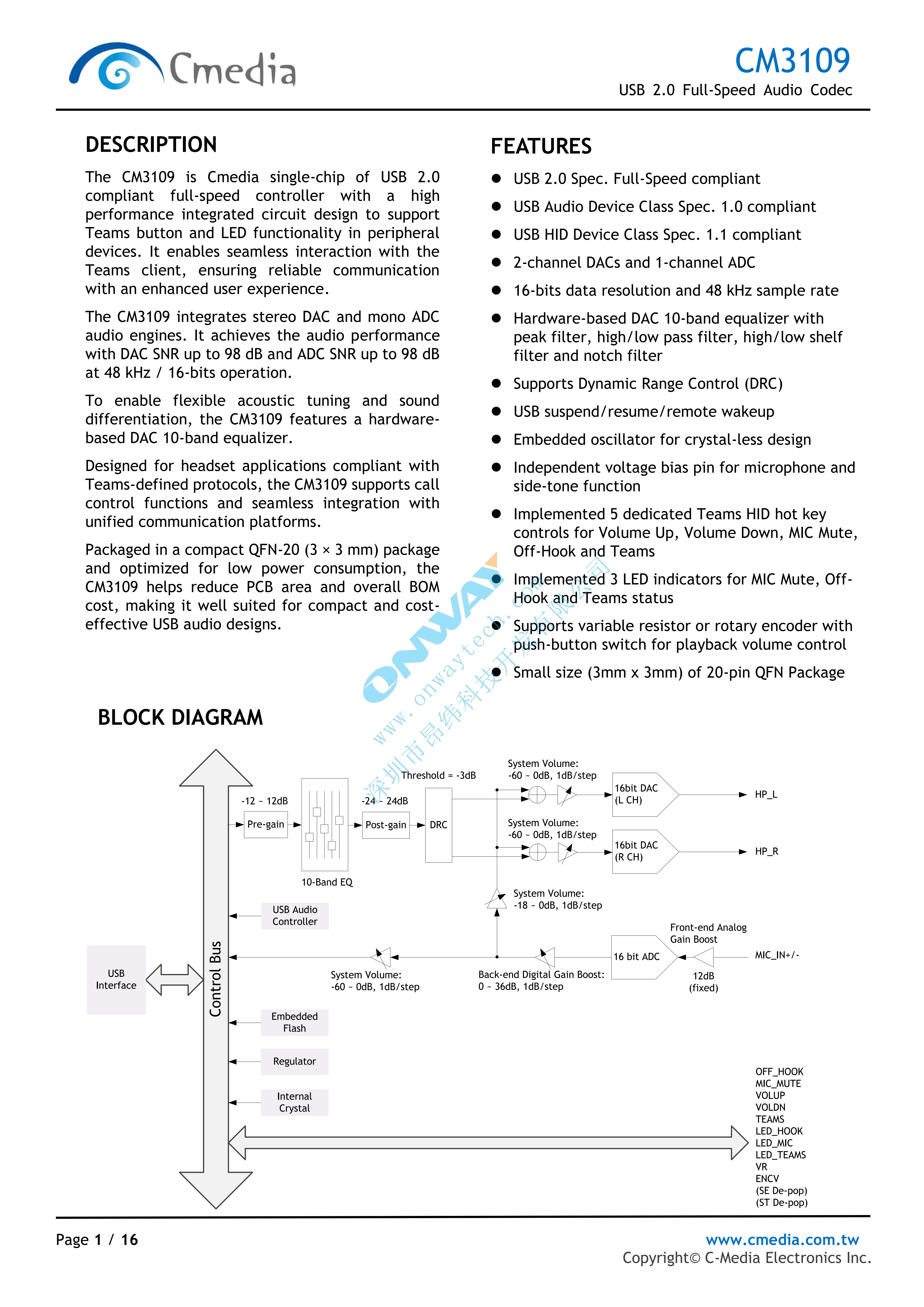

CM3109 是什么

身份：USB 2.0 全速（12 Mbps）单芯片控制器 + 立体声 DAC + 单声道 ADC + 硬件 10 段 EQ + Teams HID 热键 + 3 路状态 LED，符合 USB Audio Class 1.0 / HID Class 1.1，免驱

核心卖点：把 Teams 客户端协议里那套"Off-Hook / Mic Mute / Teams 键 / 来电闪灯"做成片内固化状态机，耳机厂不用写固件就能过 Teams 认证

封装与供电：QFN-20 3×3 mm（底部 EP 1.8~2.0 mm 散热焊盘），单 5 V（D5V Pin11）进，片内 LDO 出 3.3 V（D3V3 Pin10）/1.8 V，无晶振（embedded oscillator）

音频性能（48 kHz / 16 bit 封顶，和 CM108LX 同级）

DAC：HP_L(4)/HP_R(3) 单端，VC_HP(6) 出 1.28 V 虚地；支持 DRC（阈值 –3 dB，DAC 前可开关）

ADC：MIC_IN+(2) 必接，MIC_IN–(1) 差分负端 / 单端模式可改 SE De-pop 控制外部耳放关啪声

BIAS_MIC(5) 独立咪头偏压；侧音内部混音，物理数字增益 –30~–12 dB（随系统音量联动映射）

硬件 10 段 EQ（和 HS-100LX/CM108LX 同架构）

每段可编程中心频、增益、Q、类型（peak / LPF / HPF / low-shelf / high-shelf / notch）

Pre-gain ±12 dB，Post-gain ±24 dB

参数存片内 Flash，USB 在线改参实时生效，配 Xear-EQ PC 软件调曲线

支持外置 EQ 切换键 + EQ LED（不在 Teams 引脚上，走通用 GPIO 思路，文档未单列 EQ 脚，由 FN_LVO 等复用规划）

Teams 专属外设（这颗芯片的真正差异点）

文档明确给出两种配置：5 键 + 3 LED 或 4 键 + 2 LED

HID 热键（TEAMS_BTM Pin12 复用）

Volume Up / Volume Down（短按步进）

Mic Mute（短按切静音）

Off-Hook（短按：接听/挂断/退出会议；长按：拒接；4+2 模式下短按变"加入会议"、长按"举手"）

Teams 键（5+3 专属：短按拉起 Teams UI/入会，长按会议内举手）

LED 状态机

LED_HOOK(13)：空闲灭 / 通话或会议常亮 / 来电或会议通知闪烁（4+2 模式仅闪烁表示会议通知）

LED_MIC(14)：静音常亮，取消静音灭

FN_LVO(15) 复用为 LED_TEAMS（5+3 专属）：登录账号常亮，会议通知闪烁；同一脚还可切到 ENCV 旋转编码器或 VR 电位器做本地音量（独立数字增益 –60~0 dB，不与系统同步）

也就是说，做一款 Teams 认证耳麦，CM3109 把"按键时序→HID 报表→Teams 客户端响应→LED 回显"全包了，厂商只画板子、贴键、接 LED 就行。

引脚与板级要点

USB_D+/D–(17/16) 内部已处理，无外置上下拉

AGND(9) 模拟地，D3V3(10) 片内 LDO 输出（小电流外供逻辑，别大载）

MIC_IN–(1) 五合一复用：差分负端 / SE De-pop / （ADC 单端时释放）

TEAMS_BTM(12) 还复用 JACK_DET 3.5 mm 拔插检测，用于切音频路径/防侧音啸叫

TEST_EN(7)/TEST_INT(8)/TEST_D(18)/RSV(19,20) 出厂测试与保留，板级按参考图拉低或 NC

典型应用

USB 通信耳机（Teams/Zoon/UC 统一通信）、USB 电竞耳麦带通话键、Type-C 转 3.5 Dongle 带线控、商务话务耳机。
